Arbetsinstruktion gårdsbjälklag, takterrasser och sedumtak
1. Inledning
1.1 Allmän information
Skillnaden i fuktskyddshänseende mellan Isodrän-skivans användning utanför grundmur och under platta på mark/källargolv, jämfört med användning på terrassbjälklag, är att bjälklaget är försett med ett tätskikt.
För grundmurar och källargolv/platta på mark gäller att hela konstruktionen påverkas av den utåtgående fuktvandring som Isodrän-skivan åstadkommer genom att öka ånghaltsskillnaden mellan luften inne i byggnaden och jordluften i marken utanför.
Fuktbalansen i ett tak/gård-eller terrassbjälklag är annorlunda då bjälklagets översida är försett med ett tätt skikt som utgör en ångspärr vilken förhindrar denna fuktvandring. Här är det i huvudsak inneluftens fukthalt och temperatur som bestämmer fukthalten i bjälklaget så länge tätskiktet är tätt.
Vi har i denna arbetsinstruktion valt att bara visa alternativet med den omvända taklösningen, vilket idag anses vara det mest använda utförandet på terrasser.
När överskottsvatten från överbyggnaden droppar ned på tätskiktet sker avrinning genom Isodrän-skivan till brunnar. Vattnets ytspänning och ojämnheter i tätskiktet kvarhåller en liten mängd vatten som snabbt kan förångas och vandra genom Isodrän-skivan upp till ovanliggande överbyggnad på grund av högre ångtryck vid tätskiktet än i överbyggnaden. Eventuellt kvarhållande vatten på tätskiktet försämrar betongbjälklagets U-värde. Detta på grund av den värmeförlust som sker när vattnet värms upp till en likvärdig temperatur som betongbjälklaget har. Har ett undermåligt dränerande lager och ett för tätt isolermaterial använts ovanför det dränerande lagret, dräneras inte överskottsvattnet bort i den omfattning som behövs och den mer eller mindre täta isoleringen tappar sin isolerförmåga. Tack vare Isodrän-skivans unika uppbyggnad har den en hög dräneringskapacitet vid låglutande terrasser, samtidigt så behålls värmeisoleringsförmågan i fuktiga miljöer, den blir inte blöt. En produkt istället för två, isolering och dränering i samma produkt. Detta ger ett torrt och varmt tätskikt utan vattentryck. Tekniska fakta.
Överbyggnad för grönytor har stor fältkapacitet, normalt 15–20% av jordvolymen, dvs med 0,5m överbyggnad lagrar överbyggnaden 75-100mm nederbörd. Om man till exempel som tillsatsmedel använder krossad leca, pimpsten, scoria, tegelkross eller biokol ökar fältkapaciteten, vikten på växtjorden minskar och överskottsvattenmängderna till tätskiktet blir ringa.
Från hårdgjorda ytor avleds som regel vattnet till ytvattenbrunnar. Sammantaget blir överskottsvattenmängderna till tätskiktet ringa. Den kraftiga uttorkningen från tätskiktet gör att dessa kan betraktas som torra under hela året.
Om ett tätskikt är diffusionsöppet men vattentätt kan kortvarig inåtriktad(nedåtriktad) ångvandring uppkomma från kvarblivet vatten på tätskiktet. Den uppåtriktade uttorkningen genom Isodrän-skivan är normalt större än den nedåtriktade genom det diffusionströga betongbjälklaget varför någon risk för fuktproblem med ett sådant utförande ej föreligger.

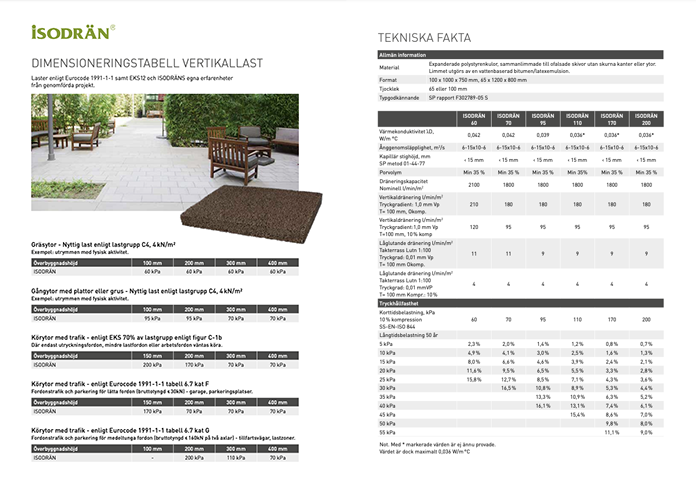

Dimensioneringstabell med vertikallaster på terrassbjälklag enligt Eurocode 1991-1-1 samt EKS12 och Isodrän ABs egna erfarenheter från genomförda projekt finns här: Dimensioneringstabell för vertikallaster.
Geonät kan placeras ovanför filterduken i överbyggnaden vid körbara ytor om tillräcklig överbyggnadstjocklek inte kan erhållas. Kontakta sakkunnig för dimensionering.
1.2 Lagring och hantering
Plastfolien som sitter runt pallen med Isodränpaket ska omedelbart avlägsnas när Isodrän-skivorna anländer till arbets- eller lagerplatsen. Detta för att undvika att skivorna får smält- och/eller brännskador vid solljus.
Isodränskivorna är trycktåliga men känsliga för slag och stötar och ska därför hanteras varsamt.
Isodränskivorna skall helst lagras inomhus. Om skivorna lagras utomhus ska produkterna täckas med presenning då skivorna inte får utsättas för direkt solljus under längre tid än en vecka.
Vid årstider med risk för temperaturer under 0 °C får det inte komma in vatten i paketen, eftersom det då finns risk att skivorna fryser sönder i paketen eller går sönder vid montage.
Vid frekvent gångtrafik på Isodrän-skivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodrän-skivorna så måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på Isodrän-skivorna!
Produkter som lagras eller hanteras felaktigt är inte reklamationsgrundande.
BRAND! Var mycket aktsam vid heta arbeten där öppen eld, slip- och svetsarbeten eller dylika förekommer i närheten av Isodrän-skivan. Föreskrifterna i Heta arbeten skall följas, se hetaarbeten.se
2. Projektering
2.1 Projektering och planering
Isodrän-skivans unika egenskaper med både värmeisolering och dränering i en och samma produkt håller bjälklaget varmt, torrt och ser till att tätskikt och Isodrän-skivan inte utsätts för vattentryck. Samtidigt blir lasten på den bärande konstruktionen så liten som möjligt tack vare Isodrän-skivans låga egenvikt.
Tätskikt samt överbyggnad utförs enligt konstruktörens eller tillverkarens anvisningar.
Isodrän-skivornas tjocklek och tryckhållfasthet dimensioneras efter behov av dränering, värmeisolering och last vid aktuellt projekt.
Filterduk läggs både ovan och under Isodrän-skivorna minst enligt klass N2.
Vid frekvent gångtrafik på Isodränskivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodränskivorna så måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på Isodrän-skivorna!
AMA-kod: Enligt gällande AMA HUS eller AMA ANLÄGGNING.
Tryckhållfasthet på Isodrän-skivorna och överbyggnadstjocklek väljs enligt Vertikallasttabellen.
Isoleringsvärde och dräneringskapacitet hittar du här: Tekniska fakta.
Mått och förpackningsuppgifter hittar du här: Fakta Isodrän Produkter.
3. Montering gårdsbjälklag & terrasser

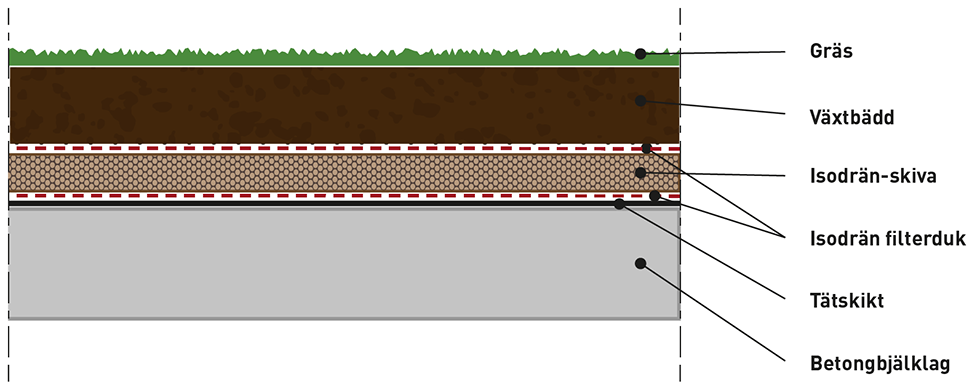

3.1 Gräsytor
Innan utläggning av Isodrän-skivor, sopa av ytan/tätskiktet noggrant innan filterduken rullas ut.
Isodrän-skivorna läggs med fördel ut med förskjutna skarvar där det är möjligt. Skivor kan läggas i ett eller flera lager.
Isodrän-skivorna täcks med filterduk innan växtbädden påförs. Växtbädd utförs enligt handling från konstruktör/landskapsarkitekt.
För anslutning mot vägg, se kapitel 3.7
Vid frekvent gångtrafik på Isodränskivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodränskivorna måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på ISODRÄN-skivorna!

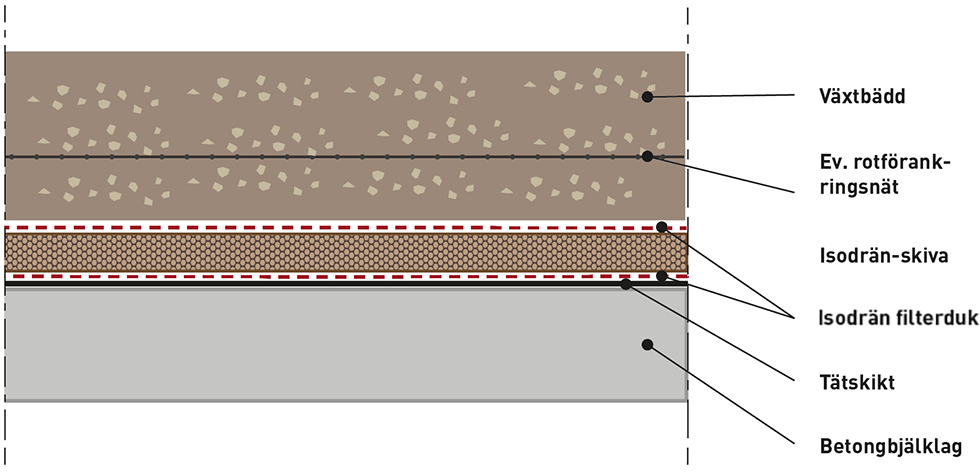

3.2 Planteringsytor
Innan utläggning av Isodrän-skivor, sopa av ytan/tätskiktet noggrant innan filterduken rullas ut.
Isodrän-skivorna läggs med fördel ut med förskjutna skarvar där det är möjligt. Skivor kan läggas i ett eller flera lager.
Isodrän-skivorna täcks med filterduk innan växtbädden påförs. Växtbädd utförs enligt handling från konstruktör/landskapsarkitekt.
För anslutning mot vägg, se kapitel 3.7
Vid frekvent gångtrafik på Isodränskivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodränskivorna måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på ISODRÄN-skivorna!

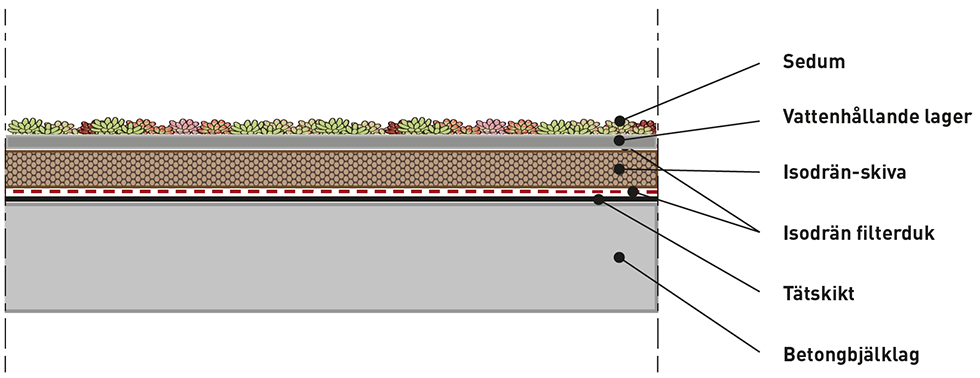

3.3 Sedumtak
Innan utläggning av Isodrän-skivor, sopa av ytan/tätskiktet noggrant innan filterduken rullas ut.
Isodrän-skivorna läggs med fördel ut med förskjutna skarvar där det är möjligt. Skivor kan läggas i ett eller flera lager.
Isodrän-skivorna täcks med filterduk. Vattenhållande lager samt Sedum utförs enligt handling från konstruktör/landskapssarkitekt.
För anslutning mot vägg, se kapitel 3.7
Vid frekvent gångtrafik på Isodränskivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodränskivorna måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på ISODRÄN-skivorna!

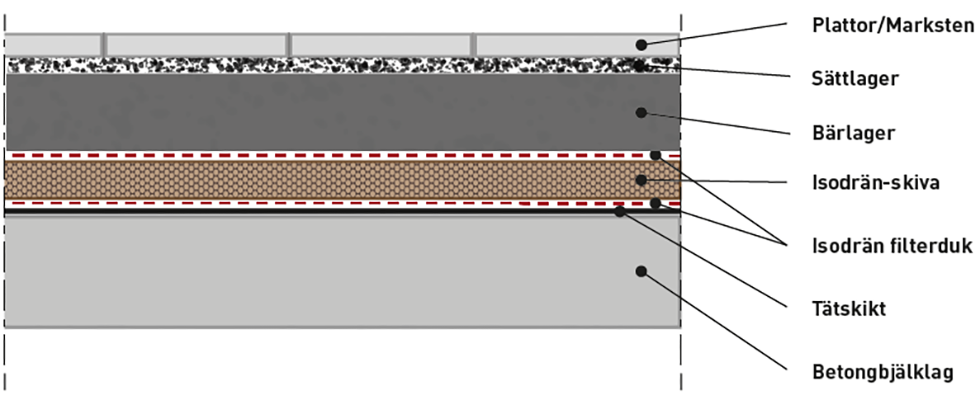

3.4 Gångytor med plattor eller grus
Innan utläggning av Isodrän-skivor, sopa av ytan/tätskiktet noggrant innan filterduken rullas ut.
Isodrän-skivorna läggs med fördel ut med förskjutna skarvar där det är möjligt. Skivor kan läggas i ett eller flera lager.
Isodrän-skivorna täcks med filterduk innan bärlagret påförs. Bärlager, sättlager samt plattor/marksten utförs enligt handling från konstruktör/landskapssarkitekt.
För anslutning mot vägg, se kapitel 3.7
Vid frekvent gångtrafik på Isodränskivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodränskivorna måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på ISODRÄN-skivorna!

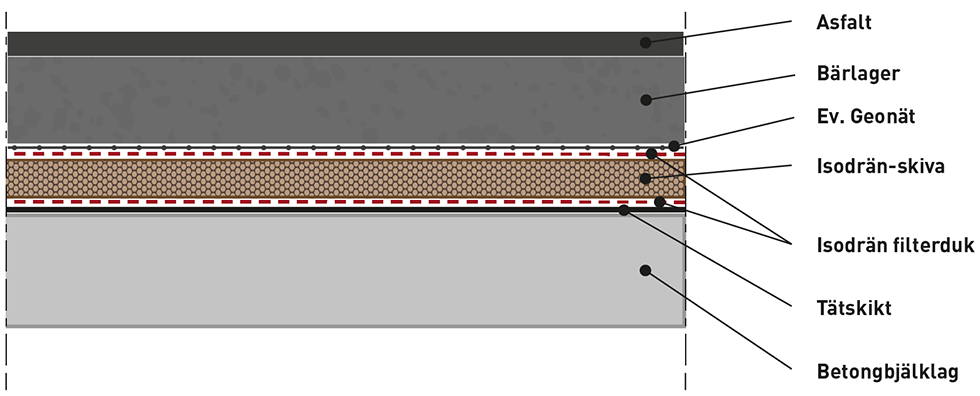

3.5 Körytor med trafik
Innan utläggning av Isodrän-skivor, sopa av ytan/tätskiktet noggrant innan filterduken rullas ut.
Isodrän-skivorna läggs med fördel ut med förskjutna skarvar där det är möjligt. Skivor kan läggas i ett eller flera lager.
Isodrän-skivorna täcks med filterduk innan bärlagret påförs. Bärlager samt asfalt utförs enligt handling från konstruktör/landskapsarkitekt.
För anslutning mot vägg, se kapitel 3.7
Vid frekvent gångtrafik på Isodränskivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodränskivorna måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på ISODRÄN-skivorna!

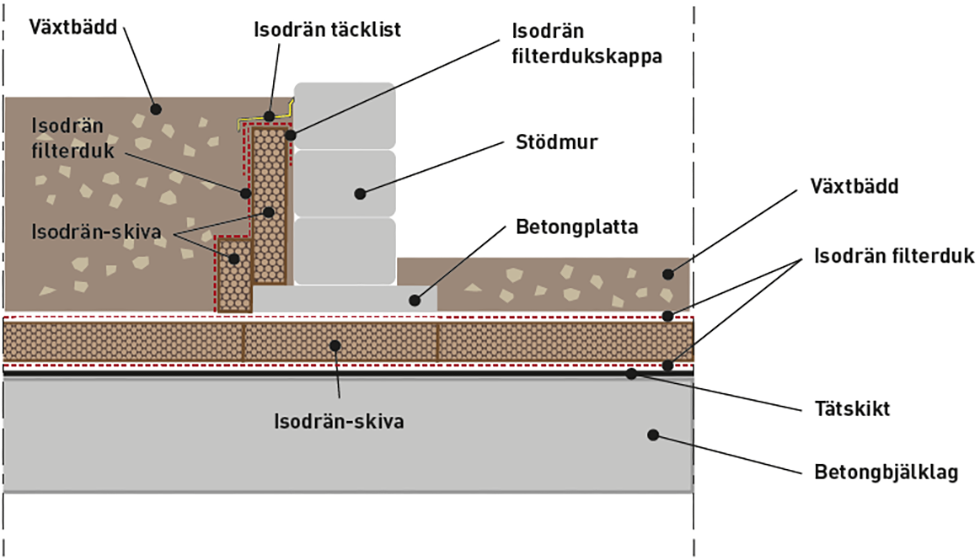

3.6 Stödmurar, planteringslådor och punktlaster
ISODRÄN-skivor under stödmurar, planteringslådor och övriga punktlaster dimensioneras efter belastning.
Vid stödmurar används Isodrän-skivan med fördel bakom den motfyllda muren vilket medför minskad vikt/belastning på bjälklaget samt lägre monteringskostnad.
Vid frekvent gångtrafik på Isodränskivorna under byggtiden ska dessa skyddas med byggskivor/körplåtar. Då maskiner används uppe på gårdsbjälklaget/terrassen för att planera ut överbyggnadsmaterialet ovan Isodränskivorna måste maskinerna anpassas för ändamålet. Det innebär ofta lätta och larvburna maskiner som sprider ut maskinernas vikt. Dessa maskiner bör också ta sig fram på överbyggnaden och arbeta sig framåt, alltså inte gå direkt på ISODRÄN-skivorna!

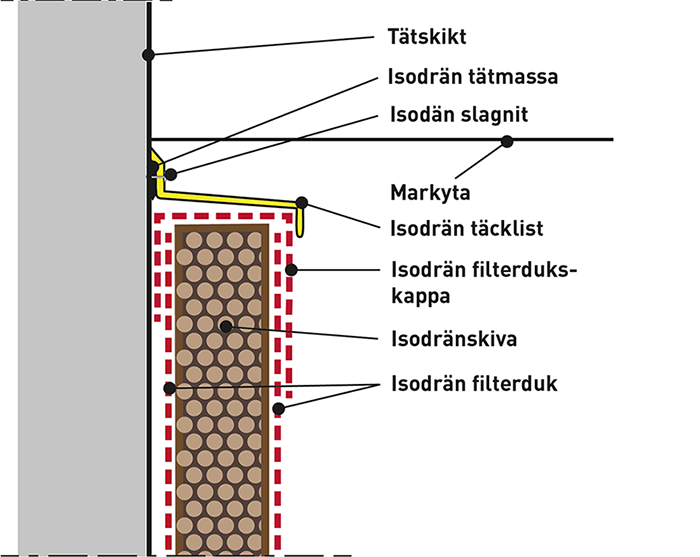

3.7 Anslutning mot vägg/stödmur
Tätskikt samt skyddsplåtar och plåtbeslag utförs enligt gällande AMA HUS samt tillverkarens anvisningar.
Täcklisten placeras strax under markytan, 30-50 mm. Täcklisten fästs med Isodrän slagnit med ett maximalt c/c-avstånd på 150 mm. Innan slagnitarna slås in helt läggs en sträng Isodrän tätmassa mellan täcklisten och väggen. Kontrollera att tätmassan trycks upp längs hela täcklisten. Komplettera vid behov. Skarvar överlappas minst 50 mm. Vid hörn läggs listerna omlott och tätas med Isodrän tätmassa.
Om ytterligare fakta behövs se Arbetsinstruktion Källare.
